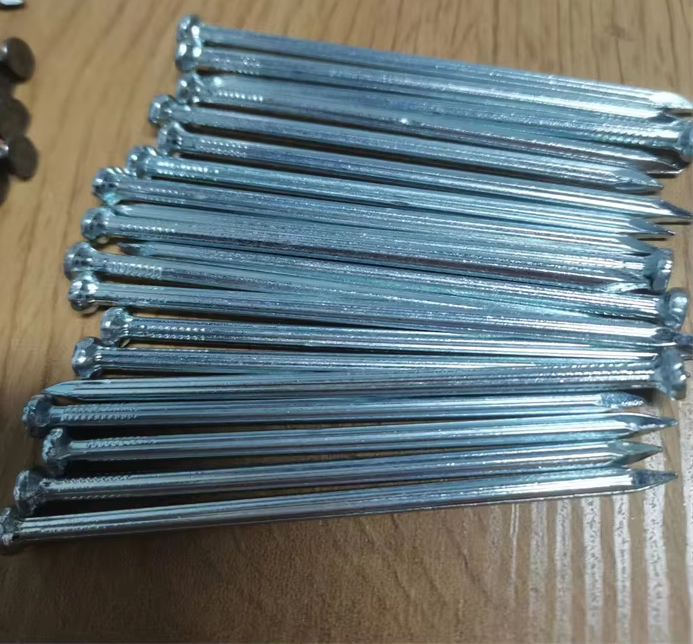

Які цвяхи для бетону забезпечують стабільність у висотних проектах?

Несуча здатність: як цвяхи для бетону відповідають структурним вимогам висотних будівель

Твердість та стискна міцність у цвяхах для бетону, сертифікованих за стандартом ASTM F1667-23

Будівництво хмарочосів вимагає спеціальних бетонних цвяхів, які не згинатимуться й не ламатимуться під впливом надзвичайно великого тиску. Згідно зі специфікацією ASTM F1667-23, ці кріплення повинні виготовлятися з загартованої сталі з твердістю щонайменше 50 HRC. Це забезпечує їхню здатність проникати в міцний бетон класу C50+ без деформацій або обламування. Встановлений рівень твердості сприяє збереженню структурної цілісності, запобігаючи обм’яттю стержнів цвяхів під час їхнього загону та забезпечуючи правильне передавання навантаження. Незалежні випробування показали, що цвяхи, що відповідають цьому стандарту, витримують навантаження понад 10 кілоньютонів кожен у щільних бетонних сумішах. Крім того, у випробуваннях на повторюване навантаження протягом тривалого часу вони демонструють приблизно на 37 % кращу стійкість порівняно зі звичайними цвяхами. Правильна термічна обробка під час виробництва забезпечує однакову твердість по всій довжині цвяха, що дозволяє кріпленням залишатися надійними навіть під час землетрусів або сильних вітрів. На будівельних майданчиках, де використовуються цвяхи, сертифіковані за стандартом ASTM F1667-23, не зафіксовано жодних випадків руйнування колон або балок при навантаженні до максимально допустимих значень, визначених проектною документацією.

Межа міцності при розтягуванні (>600 МПа) та опір зсуву при кріпленні навісної стіни

Для систем навісних фасадів правильні бетонні цвяхи повинні ефективно сприймати як розтягуючі, так і зсувні зусилля. Коли швидкість вітру перевищує 150 км/год, загалом вимагають мінімум 600 МПа межі текучості при розтягу, щоб запобігти витягуванню анкерів. Зсувна міцність також має не менше значення, оскільки саме вона протидіє бічним зусиллям під час землетрусів або деформацій будівлі. Більшість підрядників використовують високовуглецеві сталеві сплави, які піддають термічній обробці для досягнення межі текучості близько 700 МПа або вище. Такі цвяхи надійно утримують фасадні панелі навіть під динамічними навантаженнями до 20 кН. У прибережних районах ми неодноразово спостерігали відмови систем, коли цвяхи не відповідали вимозі щодо межі текучості 600 МПа під постійним вітровим тиском. Правильна форма стержня також має велике значення: оптимальна геометрія рівномірніше розподіляє напруження по точках кріплення й запобігає утворенню тріщин у бетоні. Сучасні галузеві стандарти вимагають додавати приблизно на 20 % більшу міцність порівняно з розрахунковими значеннями, особливо для критичних монтажів. Це дає інженерам певний запас міцності, залишаючись у межах норм безпеки ASCE 7-22.

Стійкість до динамічного навантаження: сейсмостійкість, стійкість до вітрового навантаження та втомна міцність бетонних цвяхів

Перевірка в реальних умовах: збірка фасаду будівлі «Тайбей 101» із бетонними цвяхами з гарячого цинкування

Башта «Тайбей 101» на Тайвані має висоту близько 508 метрів і є реальним прикладом того, як оцинковані гарячим зануренням цвяхи для бетону витримують інтенсивні динамічні навантаження. Коли інженери розглядали варіанти кріплення для навісних фасадів, вони обрали саме ці кріпильні елементи, оскільки випробування в умовах, що імітували тайфун, показали, що вони зберігають близько 95 відсотків несучої здатності при вітровому навантаженні порівняно зі звичайними неоцинкованими аналогами. Це забезпечує їм значно кращу роботу в умовах суворих погодних умов. Захисний цинковий шар запобігає утворенню іржі, яка з часом може зробити матеріали крихкими. Це особливо важливо при повторюваних циклах навантажень, яким будівлі піддаються в сейсмічно небезпечних районах. Після завершення будівництва жодних проблем із кріпильними елементами не було зафіксовано навіть після землетрусів магнітудою до 7,2 за шкалою Ріхтера. Ці результати підтверджують твердження про їх вражаючу межу міцності на розтяг понад 600 МПа при одночасній стійкості до вітрового тиску понад 2,5 кілопаскаля та вібрацій, спричинених рухами ґрунту.

Новий стандарт: бетонні цвяхи з подвійним покриттям (епоксидне + цинкове) для зон, що відповідають вимогам ASCE 7-22

Усе більше інженерів-конструкторів віддають перевагу бетонним цвяхам із подвійним покриттям (епоксидним та цинковим) під час роботи в зонах з підвищеним сейсмічним ризиком, визначених у стандартах ASCE 7-22. Що робить їх особливими? Вони поєднують захисні властивості цинку з бар’єрними властивостями епоксидного покриття. Польові випробування показали, що таке поєднання зменшує проблеми корозії приблизно на 78 % у місцях, де в атмосферу потрапляє солоне повітря — ситуація, з якою звичайні одношарові покриття просто не впоруються. Справжня перевага полягає в збереженні зсувної міцності навіть під час мікродрогань, які будівлі відчувають щодня через проїзд вантажівок або сильний вітер. Лабораторні випробування довели, що ці кріплення витримують понад 100 000 циклів навантаження без утворення тріщин — це навіть перевищує вимоги до сейсмічних зон категорії D згідно з чинними специфікаціями. З огляду на зміни в будівельних нормах по всій країні, подвійно покриті цвяхи стають стандартною практикою для важливих з’єднань у системах навісних фасадів та деформаційних швів, де найбільше значення має надійність.

Рекомендовані практики щодо матеріалу та монтажу для досягнення оптимальної ефективності цвяхів для бетону

Підбір довжини цвяха та конструкції його стержня з урахуванням щільності бетону класу C50+ та вимог щодо глибини проникнення

Під час роботи з важким бетоном класу міцності C50+ правильний вибір цвяхів має вирішальне значення. Загальне правило полягає в тому, що довжина цвяхів має бути щонайменше в 1,5 раза більшою за товщину матеріалу, крізь який вони забиваються, щоб приблизно 25 мм цвяха залишалося заглибленим у базовий матеріал. Це забезпечує їх надійне утримання проти значних сил витягання, які виникають у таких міцних бетонах. Який тип стержня (шанка) має значення? Фрезеровані (рифлені) цвяхи працюють краще у щільних заповнювачах, оскільки їхні гвинтоподібні канавки ефективніше «вгризаються» в матеріал. Скручені стержні, як правило, добре показують себе в сейсмоактивних зонах, оскільки вони стійкі до скручування під навантаженням. Підрядники, які ігнорують правильні технічні вимоги, часто отримують конструкції, що не в змозі витримати розрахункове навантаження: іноді втрати несучої здатності сягають приблизно 40 % через занадто короткі цвяхи, які просто не проникають крізь крихкий поверхневий шар високоміцного бетону. Більшість досвідчених будівельників порадять використовувати цвяхи з ребристим або кільцевим (анулярним) стержнем. Такі конструкції справді «заблоковуються» всередині бетонної матриці й рівномірно розподіляють навантаження по всій зоні анкерування, замість того щоб концентрувати напруження в окремих точках.

Відповідність кодам та вибір кріпильних елементів: чому цвяхи для монолітного бетону відрізняються від цвяхів для кам’яної кладки

Бетонні цвяхи, призначені для будівельних робіт, повинні пройти суворі випробування за стандартом ASTM F1667-23, що означає, що вони здатні витримувати стискальні навантаження понад 600 МПа. Така міцність робить їх придатними для використання, наприклад, при кріпленні навісних фасадів на хмарочосах або підсиленні конструкцій проти землетрусів. Цвяхи для кладки відрізняються від них: вони мають значно тонші стержні й не такі тверді — зазвичай їх твердість становить менше 55 HRC за шкалою твердості. Такі цвяхи призначені лише для кріплення у швах цементного розчину в невеликих будівлях, де немає істотних навантажень. Коли підрядники помилково використовують цвяхи для кладки в конструкційних застосуваннях, це порушення будівельних норм, оскільки вони просто не витримують динамічних навантажень. Аналіз реальних конструкційних аварій показує, що близько двох третин проблем із анкерами в бетоні пов’язані з вибором неправильного типу цвяха. Саме тому інженери повинні чітко вказувати на необхідність використання сертифікованих бетонних цвяхів у всіх випадках, коли йдеться про з’єднання, що сприймають навантаження, щоб забезпечити відповідність вимогам ASCE 7-22 щодо стійкості до вітрових навантажень і безпеки під час землетрусів.

ЧаП: Ефективність цвяхів для бетону в будівництві

1. Яке значення має твердість цвяхів для бетону?

Показник твердості, зазвичай понад 50 HRC, забезпечує здатність цвяхів для бетону проникати в щільний бетон без згинання чи ламання, зберігаючи структурну цілісність навіть під високим тиском.

2. Чому межа текучості при розтягуванні є критично важливою для кріплення навісних фасадів?

Межа текучості при розтягуванні є критично важливою, оскільки запобігає витяганню цвяхів під впливом сильного вітру, забезпечуючи надійне кріплення навісних фасадів навіть за динамічних навантажень.

3. Як двошарове покриття цвяхів для бетону підвищує їх стійкість до корозії?

Цвяхи з двошаровим покриттям (епоксидним і цинковим) значно зменшують проблеми корозії, особливо в районах із впливом солоного повітря, зберігаючи міцність на зріз під час вібрацій будівлі.

4. Чи можна використовувати цвяхи для кам’яних матеріалів у конструктивних застосуваннях?

Ні, цвяхи для кам’яних робіт не підходять для конструкційних застосувань через їхню нижчу твердість і тонші стержні. Вони призначені для легших, неконструкційних завдань.
